利用Revit做橋梁模型時，如果有大體量的模型（比如立交），樁基數量特別多，手動放置特別麻煩，而且無法保證樁基坐標的準確性，因此使用Dynamo放置樁基是最佳選擇。下面就讓我們一起來了解一下吧！
導入excel數據

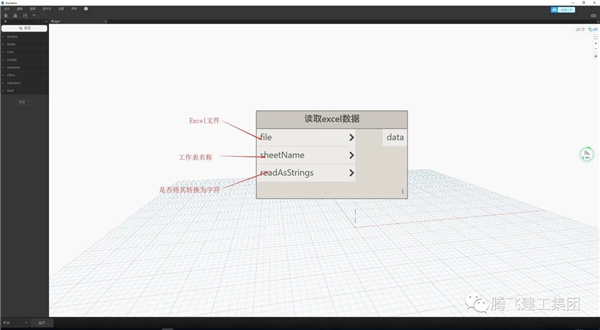

創建“讀取excel數據”節點讀取excel文件中的數據，該節點需要輸入的內容包括：Excel文件、工作表名稱、是否將其轉換為字符，如圖1所示：
圖1

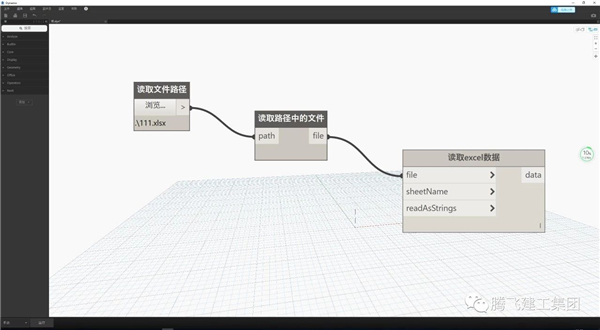

想要輸入文件，我們需要用到兩個節點：讀取文件路徑、讀取路徑中的文件，設置好節點后我們按如圖2所示將其連接起來：
圖2
創建“工作表名稱”節點，連接節點“讀取excel數據”中的sheetName；excel表中是我們要的數據，不用轉化為字符，readAsStrings可以不管，這樣我們就將excel中的數據導入到dynamo程序中了，為了檢測數據有沒有導入進去，我們可以創建一個“查看”節點進行觀看，如圖3所示：
圖3
通過上述節點和步驟，Excel文件中的數據我們就都導入到dynamo中了。
數據處理

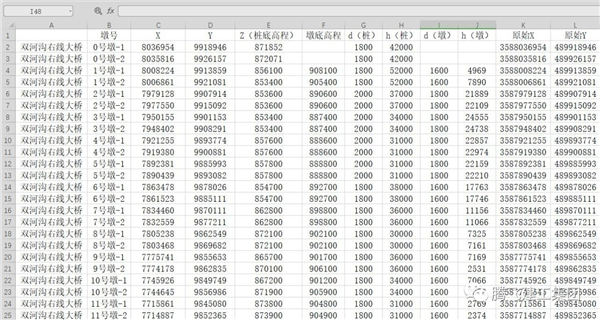

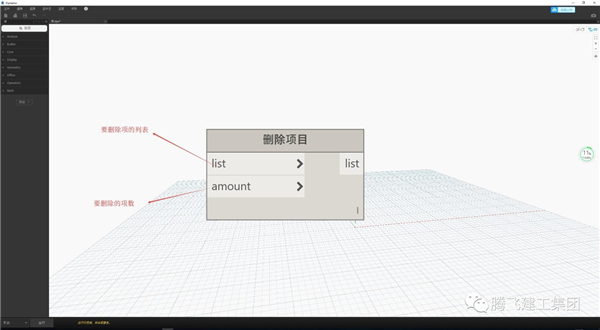

完成數據導入后，我們要對導入的數據進行處理，結合圖3圖4可知，我們識別的數據是excel文件中的“行”，而我們需要的數據是“列”，而且文件中第一行的表頭是不需要的，此時我們需要創建“刪除項目”節點，從列表中刪除第一行，該節點需要輸入的內容包括：要刪除項的列表、要刪除的項數：如圖5所示：
圖4
圖5

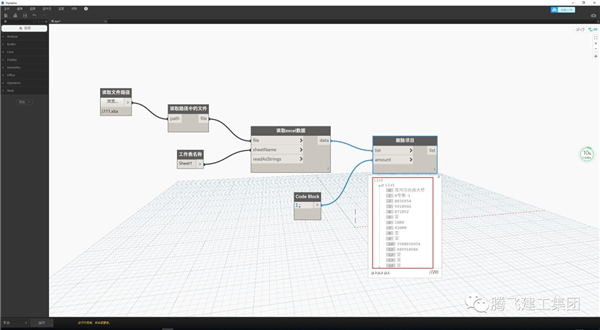

在這兒我們需要將導入的數據連接到要刪除項的列表處，此時還需要輸入一個代碼塊。第一行連接到要刪除的項數，刪除文件中的第一行表頭，如圖6所示，結合圖4可知，導入的數據變成了第二行。
圖6
我們需要的數據是“列”，但前面導入的數據是“行”，這時候我們需要用一個節點將文件中的“行”轉為“列”，這里創建“轉置”節點進行連接，如圖7所示：
圖7

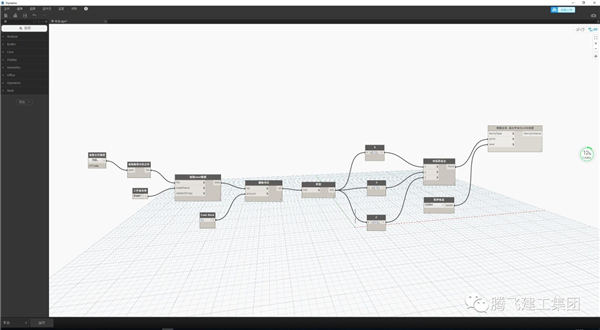

這就是我們需要的數據了，接下來我們需要用這些數據來定位橋梁樁基的位置，通過X、Y、Z來控制點的坐標位置和高程，這里我們需要X、Y、Z三個代碼塊來識別文件中的X、Y、Z相關數據。然后創建“坐標形成點”節點,分別對應連接X、Y、Z代碼塊來拾取點位置。將點放置到revit文件中，我們還要借助節點“根據坐標、族文件在Revit中放置”將點坐標放置到revit文件中。放置點我們需要一個參照標高，在這兒我們還要設置一個“選擇標高”節點。節點連接如圖8所示。
圖8

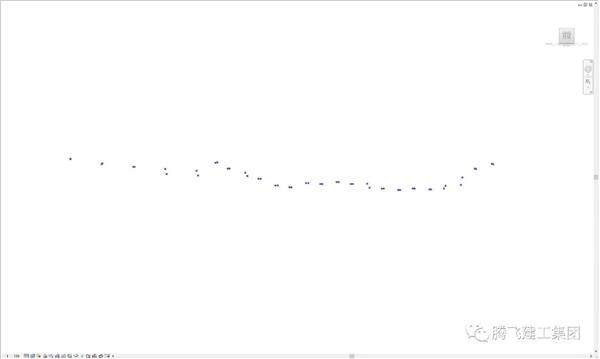

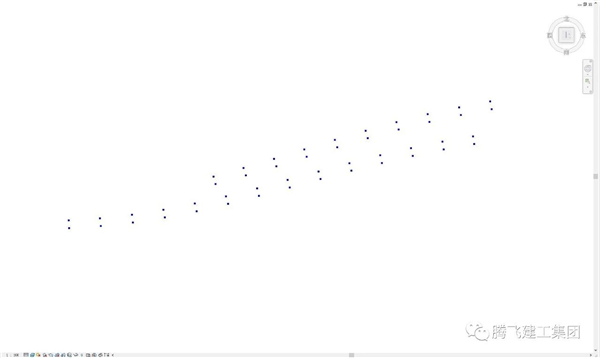

節點連接號后，點擊運行，相關的點坐標放置到revit文件中的位置情況如圖9、圖10所示。
圖9
圖10

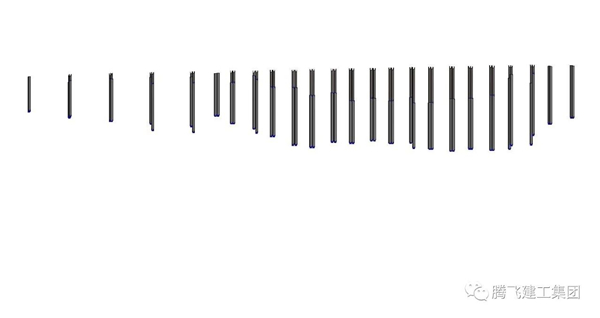

節點“根據坐標、族文件在Revit中放置”中輸入內容包括：點坐標、參照標高、族文件。放置點我們輸入了“點坐標”和“參照標高”，這里我們可以建立一個“族文件”節點，連接FamilyType，運行后就能在點上放置族文件--樁基，如圖11所示：
圖11
